RZST-ML عندما تتدرج الزركونيا في اللون والشفافية والقوة

قراءة علمية في مفهوم الزركونيا متعددة الطبقات في صناعة تركيبات الأسنان

شهدت الزركونيا المستخدمة في صناعة تركيبات الأسنان تطورًا كبيرًا خلال السنوات الأخيرة. فبعد أن كان التركيز الأساسي منصبًا على إنتاج مادة تتمتع بأعلى قوة ميكانيكية ممكنة، أصبح التحدي الحديث أكثر تعقيدًا: كيف يمكن الجمع بين القوة والشفافية والجمال داخل ترميم واحد؟

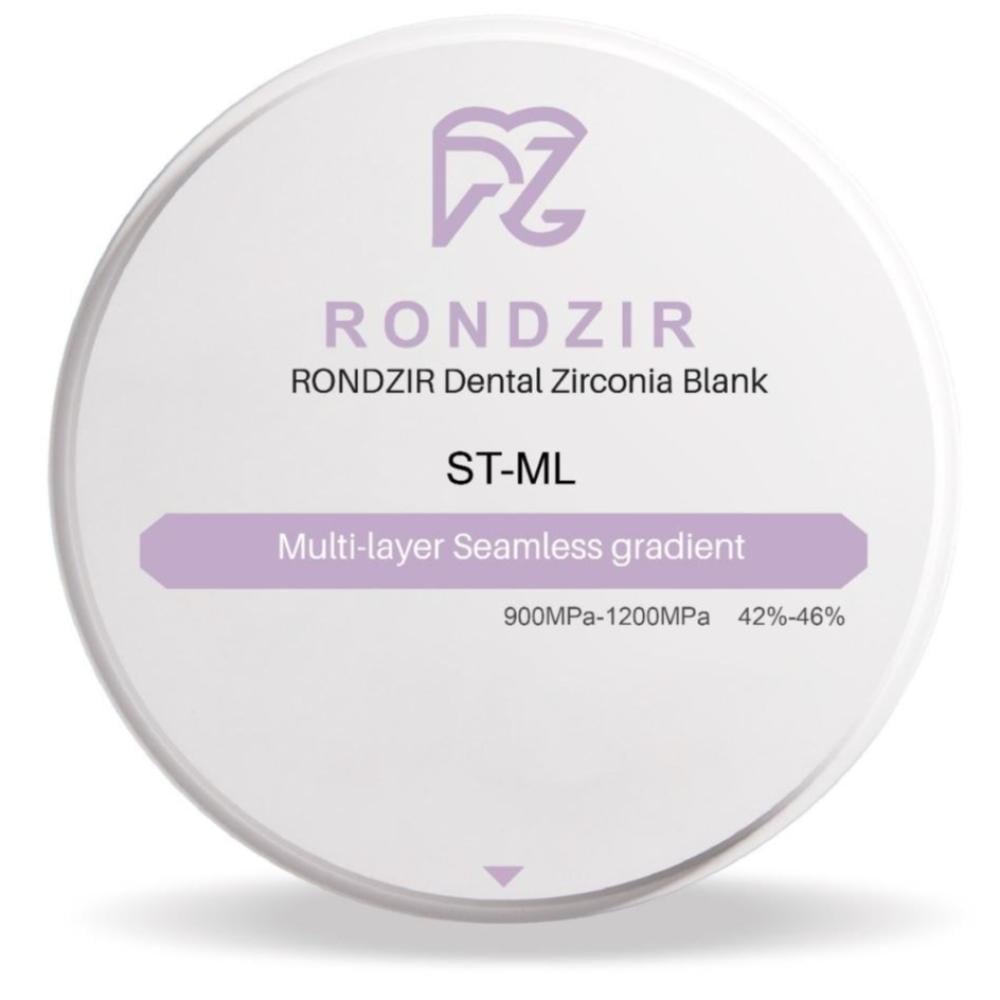

ومن هنا تطورت أقراص Multilayer Zirconia التي لم يعد الهدف منها مجرد توفير عدة درجات لونية داخل القرص، بل الوصول في بعض الأنظمة إلى تدرج في اللون والشفافية والخصائص الميكانيكية ، ويمثل RZST-ML نموذجًا لهذا المفهوم، حيث تشير مواصفاته الفنية إلى تدرج في مقاومة الانحناء بين 900–1200 MPa، وتدرج في الشفافية بين 42–46% عند سماكة تقارب 1 مم، إضافة إلى التدرج اللوني Multi-Layer Shaded.

فماذا تعني هذه الأرقام من الناحية العلمية والتصنيعية؟

السن الطبيعي نفسه ليس متجانسًا

لفهم فلسفة الـMultilayer، يكفي أن ننظر إلى السن الطبيعي ، فالسن ليس كتلة ذات لون وشفافية موحدَين من العنق إلى الحافة القاطعة حيث تختلف المنطقة العنقية Cervical Area عن جسم السن، كما تختلف منطقة الـ Incisal في طريقة تفاعلها مع الضوء. ويرجع ذلك إلى الاختلاف في بنية وسماكة المينا والعاج وغيرها من العوامل البصرية ، ولهذا فإن محاكاة السن الطبيعي لا تعني اختيار درجة Shade صحيحة فقط، بل تعني محاولة إعادة بناء:

اللون + الشفافية + القيمة الضوئية + طريقة تفاعل الضوء مع الترميم.

ومن هنا ظهرت فكرة وضع جزء من هذا التدرج داخل قرص الزركونيا نفسه.

ماذا يعني Multilayer فعليًا؟

ليس كل قرص يحمل كلمة Multilayer متشابهًا.

الأول Shade-gradient Zirconia، حيث يكون الاختلاف الأساسي بين المناطق مرتبطًا بتوزيع اللون والأصباغ، بينما قد يبقى التركيب الأساسي للمادة متقاربًا.

أما النوع الآخر فهو Composition/Strength-gradient Zirconia، وفيه يمكن أن تختلف تركيبة الزركونيا ومحتوى الإيتريا والبنية البلورية بين مناطق القرص، ما يؤدي إلى اختلاف الخصائص البصرية والميكانيكية حيث قد يتم إدخال عنصر اليتريا على طبقات قرص الزركونيا وهو ما يعرف ب 3D أو 4D ، وقد وصلت بعض الشركات إلى مسميات تجارية أخرى مثل 5D ، وكلها تعني كمية عنصر اليتريا المضاف إلى طبقات قرص الزركونيا.

ولهذا لا ينبغي أن نستنتج التركيب الكيميائي للقرص من كلمة Multilayer وحدها.

وفي حالة RZST-ML، فإن بيانات المنتج المعلنة تؤكد تدرج اللون والشفافية ومقاومة الانحناء، أما التركيب الكيميائي التفصيلي لكل طبقة فيجب الرجوع فيه إلى بيانات المصنع التحليلية.

القوة والشفافية: معادلة صعبة في الزركونيا

لفترة طويلة، واجه مصنعو الزركونيا معادلة معقدة: كلما سعينا إلى زيادة الشفافية، أصبح الحفاظ على المستوى نفسه من القوة ومتانة الكسر أكثر تحديًا.

وتدعم الدراسات العلمية هذه العلاقة بصورة واضحة.

فزيادة محتوى الإيتريا في بعض أنواع الزركونيا تؤدي إلى تغيرات في البنية البلورية وزيادة المكونات المرتبطة بتحسين الخصائص البصرية، لكنها تقلل في المقابل من الاستفادة من آلية Transformation Toughening التي تميز الزركونيا الغنية بالطور الرباعي.

ولهذا تؤكد المراجعات العلمية الحديثة أن زيادة الشفافية في الزركونيا ترتبط عمومًا بانخفاض مقاومة الانحناء ومتانة الكسر وهنا ظهرت فكرة ذكية:

لماذا نطلب من جميع أجزاء الترميم أن تمتلك الخصائص نفسها؟

RZST-ML: قوة متدرجة من 900 إلى 1200 MPa

تحدد المواصفات الفنية لـRZST-ML مقاومة الانحناء بعد التلبيد ضمن نطاق: 900–1200 MPa وهذا النطاق مهم؛ لأنه يتوافق مع فلسفة المنتج القائمة على عدم التعامل مع القرص ككتلة ذات خاصية ميكانيكية واحدة، لكن يجب تفسير هذا الرقم بصورة صحيحة.

مقاومة الانحناء Flexural Strength تعبر عن قدرة المادة على مقاومة الإجهادات المؤدية إلى الكسر تحت ظروف الاختبار المحددة، ولا تعني أن الترميم السريري سيتحمل رقمًا مماثلًا مباشرة.

فالنجاح السريري يتأثر كذلك بالسماكة والتصميم، والإطباق، ونوع الترميم، وموقع الـ Connectors، وعمليات المضغ والتقسية والتشطيب وغيرها.

لذلك فإن 900–1200 MPa تصف خاصية ميكانيكية للمادة وليست ضمانًا منفردًا ضد الكسر.

الشفافية تتدرج أيضًا: 42% إلى 46%

وفق المواصفات الفنية للمنتج، تتدرج الشفافية في RZST-ML بين:

42% – 46% عند سماكة تقارب 1 مم وهنا تظهر فلسفة الـ Multilayer بصورة أوضح.

بدل إعطاء الترميم مستوى واحدًا من الشفافية، يسمح القرص بوجود انتقال بصري بين مناطقه. وهذا يتوافق مع الهدف الجمالي للترميم؛ فالمنطقة القاطعة تحتاج عادة إلى سلوك ضوئي مختلف عن المناطق الجسمية والعنقية ، لكن من المهم ألا نتعامل مع «46%» على أنها أفضل تلقائيًا من «42%». ، الشفافية ليست مسابقة رقمية ، فالمنطقة التي تحتاج إلى Masking قد تستفيد من شفافية أقل، بينما تحتاج منطقة أخرى إلى انتقال ضوئي أكبر ، إذن القيمة الحقيقية ليست في أعلى رقم، وإنما في: وجود الخاصية المناسبة في المكان المناسب.

900–1200 MPa و42–46%: هنا نفهم فلسفة القرص

عندما نضع الرقمين بجانب بعضهما تبدأ صورة RZST-ML في الظهور:

قوة متدرجة: 900 → 1200 MPa وشفافية متدرجة: 42% → 46%

وهذا يعبر عن محاولة تحقيق توازن بين متطلبين قد يتعارضان في الزركونيا القوة الميكانيكية والأداء البصري Mechanical Strength وOptical Performance

وتدعم الدراسات الحديثة مفهوم Strength-gradient Zirconia؛ إذ أظهرت أبحاث تحليل الطبقات في بعض الأنظمة التجارية أن طبقات الـ Enamel الأكثر شفافية يمكن أن تسجل مقاومة انحناء أقل من مناطق الـ Body الأعلى قوة لكن يجب التأكيد مرة أخرى أن مقدار التدرج وآليته يختلفان من منتج إلى آخر.

Multi-Layer Shaded: اللون يبدأ من داخل القرص

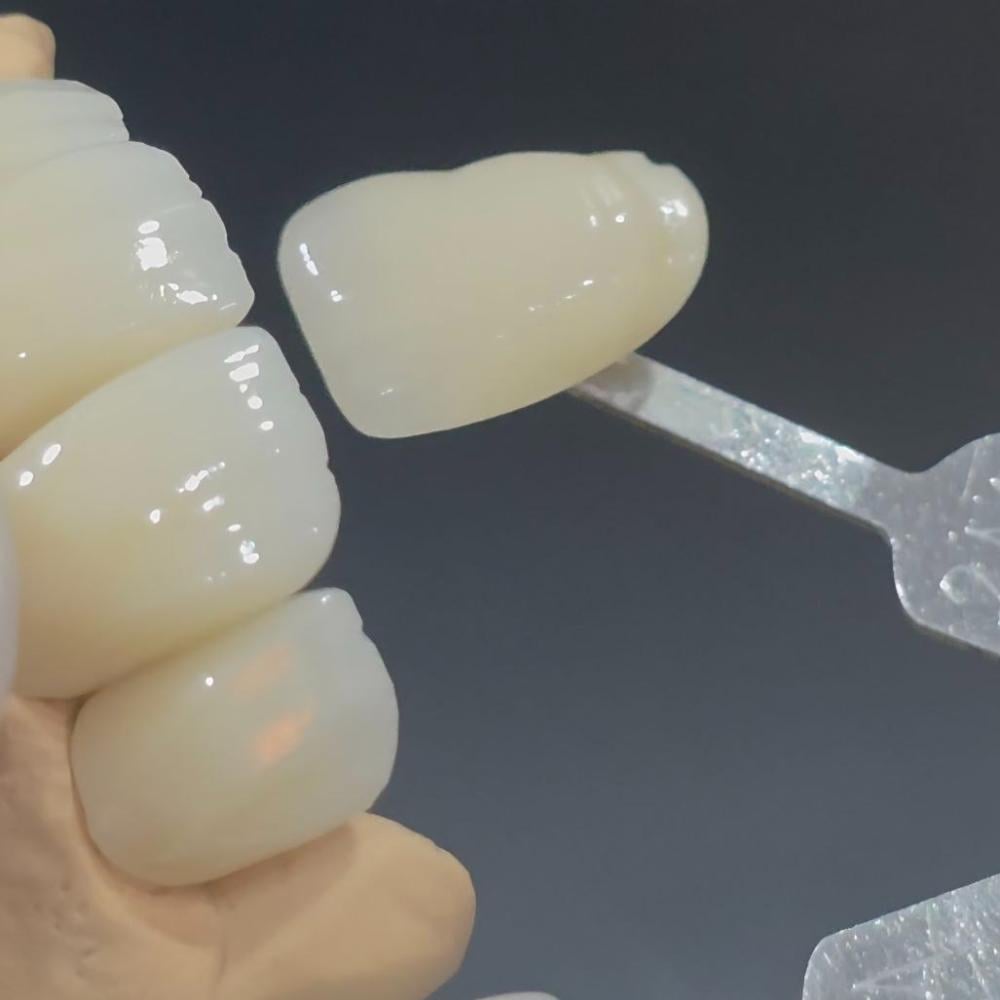

إضافة إلى تدرج الشفافية والقوة، يأتي RZST-ML بنظام: Multi-Layer Shaded أي أن القرص يحتوي مسبقًا على انتقالات لونية بدل الاعتماد على لون أساسي واحد فقط. وهذه الخاصية لا تلغي دور الفني في الـ Characterization أو الـ Staining والـ Glazing عند الحاجة، لكنها تعني أن الفني يبدأ العمل من قاعدة لونية متدرجة مسبقًا.

وهذا يمكن أن يساعد في تقليل بعض مراحل بناء التدرج يدويًا، وتحسين قابلية تكرار النتيجة بين الحالات عند تطبيق Workflow بشكل صحيح.

الـ Nesting أصبح جزءًا من علم المواد وهنا نصل إلى إحدى أهم النقاط العملية في استخدام RZST-ML ، في القرص أحادي اللون مثل RZST-C، يمكن أن تكون حرية تحريك الترميم رأسيًا داخل القرص أكبر من الناحية اللونية. أما في RZST-ML، فموقع الترميم داخل القرص يصبح أكثر أهمية، لماذا؟ لأننا نتعامل مع قرص تختلف خصائصه المعلنة عبر مناطقه.

وبالتالي فإن رفع الترميم أو خفضه داخل الـقرص يمكن أن يؤثر في مقدار الاستفادة من التدرج اللوني والشفافية، وربما الخصائص الميكانيكية وفق بنية المنتج، وهذه ليست فكرة نظرية فقط؛ فقد أظهرت الدراسات أن عمق وموقع الـCAD/CAM Cutting داخل بعض أقراص الزركونيا متعددة الطبقات يمكن أن يؤثر في شفافية الترميم وقدرته على تحمل الأحمال بعد الإجهاد.

لذلك:

Nesting في أقراص Multilayer ليس قرارًا اقتصاديًا فقط؛ بل قرار جمالي ومادي وتصنيعي.

وهنا نشير إلى تميز أقراص RZST-ML حيث تفوقت في هذا الجانب فمكان وضع ال connectors اثناء التصميم يسمح بأكثر من ثلثي الترميم ليكون مكان مناسب لتموضعها دون أن يؤثر ذلك في منطقة تدرج القوة.

المصمم أصبح بحاجة إلى معرفة المادة

وهذا التطور يفرض مفهومًا جديدًا على معامل الأسنان الرقمية، في السابق، كان يمكن النظر إلى مصمم الـCAD على أنه الشخص المسؤول عن شكل التاج، الـContacts، الـOcclusion، السماكات والـConnectors. أما مع المواد المتدرجة، فيجب إضافة سؤال جديد:

أين سيضع التصميم داخل القرص؟ لأن الموقع أصبح جزءًا من النتيجة.

وهذا يعني أن المعرفة بخصائص المواد Material Knowledge لم تعد مسؤولية فني الخزف فقط، وإنما أصبحت جزءًا من مهارات مصمم الـCAD/CAM.

الكثافة قبل وبعد التقسية

تحدد المواصفات الفنية لـ RZST-ML الكثافة قبل التقسية عند:

3.15 ± 0.05 g/cm³ وبعد التلبيد 6.07 ± 0.02 g/cm³ ويعكس الانتقال إلى الكثافة النهائية عملية الـDensification التي تحدث أثناء التقسية، حيث تتكثف البنية وتنخفض المسامية بالتزامن مع الانكماش المحسوب للمادة.

لكن هذه الأرقام لا ينبغي استخدامها وحدها للحكم على دقة الترميم.

فالدقة النهائية تعتمد كذلك على معامل الانكماش الخاص بالقرص، ومعايرة نظام الـCAM، وعملية الخراطة والتقسية.

متانة الكسر ≥5

تشير المواصفات إلى Fracture Toughness ≥5. وهذه الخاصية تختلف عن مقاومة الانحناء.فبينما تقيس Flexural Strength مقاومة المادة للفشل تحت إجهاد الانحناء في اختبار محدد، تعبر Fracture Toughness عن مقاومة المادة لنمو وانتشار الشقوق. وهذه نقطة مهمة في المواد الخزفية؛ لأن وجود عيب مجهري لا يعني بالضرورة حدوث الكسر فورًا، وإنما يعتمد الأمر على قدرة المادة على مقاومة تطور هذا العيب، ولهذا فإن تقييم الزركونيا بصورة مهنية يجب ألا يعتمد على MPa وحدها.

1530°C: التقسية جزء من المنتج

درجة حرارة التقسية المحددة في البيانات الفنية لـRZST-ML هي: 1530°C ، لكن يجب ألا نفهم ذلك على أن تشغيل الفرن عند 1530 درجة وحده يكفي. فبروتوكول الـ Sintering يتضمن أيضًا معدل التسخين، ومدة الثبات، والتبريد وغيرها من المتغيرات المحددة من الشركة المصنعة. ومما يجدر الإشارة إليه أن ظروف التقسية يمكن أن تؤثر في البنية المجهرية والخصائص البصرية والميكانيكية للزركونيا. ولهذا فإن استخدام قرص متطور مع بروتوكول تقسية غير مناسب قد يمنع المعمل من الحصول على الخصائص التي صممت المادة من أجلها.

معامل التمدد الحراري 10.4 ± 0.5

توضح المواصفات معامل تمدد حراري يبلغ: 10.4 ± 0.5 ضمن المجال 25–500°C.

وتصبح هذه الخاصية مهمة عند استخدام مواد خزفية إضافية فوق الزركونيا. لكن لا ينبغي اعتبار الرقم وحده دليلًا على توافق RZST-ML مع جميع أنواع الـ Veneering Ceramics.

بل يجب دائمًا الرجوع إلى تعليمات التوافق الحراري الخاصة بالزركونيا والخزف المستخدم.

RZST-C أم RZST-ML؟

بعد تحليل النوعين، يصبح من الخطأ اعتبار أحدهما بديلًا مطلقًا للآخر.

RZST-C يقدم قاعدة أحادية اللون، وشفافية معلنة تصل إلى ≤43% وقوة انحناء معلنة تبلغ 1200 MPa، مع مساحة واسعة للفني للتحكم في بناء الشخصية اللونية. أما RZST-ML فيقدم فلسفة مختلفة: لون متدرج + شفافية 42–46% + مقاومة انحناء 900–1200 MPa.

الأول يمنح المعمل قاعدة أكثر تجانسًا للتحكم اليدوي. والثاني ينقل جزءًا من التدرج المطلوب إلى داخل القرص نفسه. ولهذا لا ينبغي أن يسأل المعمل: أيهما أفضل؟بل: أي منهما يناسب هذه الحالة وهذا الـWorkflow؟

الخلاصة

تمثل أقراص الزركونيا متعددة الطبقات مثل RZST-ML تطورًا مهمًا في فلسفة مواد CAD/CAM. فبدل البحث عن قرص يملك أعلى قوة فقط، أو أعلى شفافية فقط، أصبح الاتجاه نحو إدارة العلاقة بين الخصائص المختلفة داخل المادة نفسها.لاوفي RZST-ML نرى هذه الفلسفة من خلال مواصفات معلنة تجمع بين:

مقاومة انحناء 900–1200 MPa

شفافية 42–46% عند سماكة تقارب 1 مم

Fracture Toughness ≥5

Multi-Layer Shaded

كثافة نهائية 6.07 ± 0.02 g/cm³

ودرجة تلبيد محددة عند 1530°C.

لكن القيمة الحقيقية لهذه المواصفات لا تظهر بمجرد امتلاك القرص. بل عندما يعرف المعمل كيف يختار الحالة، وكيف يصمم الترميم، وأين يضعه داخل القرص، وحرارة التقسية ويشطب سطحه وفق البروتوكول الصحيح. وهنا نصل إلى أهم قاعدة في التعامل مع الجيل الحديث من الزركونيا: كلما أصبحت المادة أكثر ذكاءً في توزيع خصائصها، أصبحت معرفة الفني والمصمم بالمادة أكثر أهمية. فالتطور الحقيقي ليس في عدد الطبقات الموجودة داخل قرص الزركونيا، وإنما في فهم وظيفة هذه الطبقات، ووضع كل خاصية في المكان الذي نحتاج إليها فيه.
